一、产品概述

800m³/hPP酸雾废气净化塔为立式、填料、喷淋型废气净化设备，外壳材质为PP材质，一体成型，外形美观、结构紧凑、占地面积小、耐腐浊、抗老化性能好，安装、运输、维护管理方便等优点；基本原理都是采用气液逆向接触，层层拦截、层层洗涤净化的过程。洗涤液可以根据气体的特性，可以是清水，也可采用可以相互溶解吸收的化学溶剂。

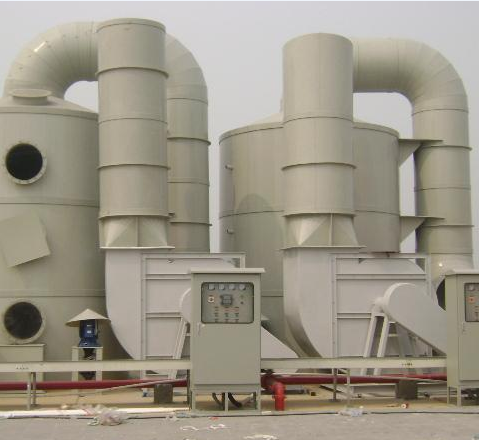

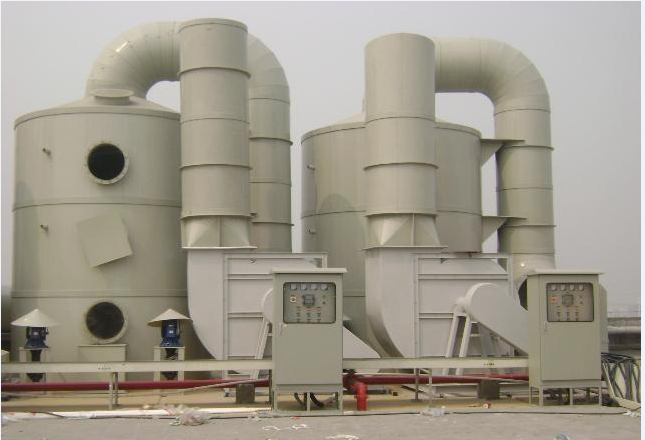

二、产品图片

三、规格参数

1.电压：380V/50HZ

2.功率：5HP-100HP

3.风量：800M3/min

4.风压：150-500 mmAQ

四、产品结构组成

常规喷淋塔结构概括为：一层除雾、两层喷淋、三层填料、四个视窗、五个活接球阀。

本喷淋塔为圆形塔体。具体结构由贮液箱、水泵、填料层、喷淋段、进风段、布气层、支撑层、脱水填料层、出风段和排水系统等组成。

喷淋塔结构图

五、注意事项 安装与维护

注意事项：

1、当用户在安装酸雾净化塔时，要在高出地面150mm 以上的混凝土基础上,水泵、风机应按要求另做混凝土基础。

2 、在运输和安装时要注意对产品的保护，不得碰损机体及部件。

3 、我们在净化塔出厂时，都会根据具体情况，采用分段包装运输，由天清环保的工作技术人员到现场安装调试。

4 、如果要将酸雾净化塔在室外的使用，在冬季应对塔体的底部水池部位进行防冻措施。

5 、本设备底部水池有液位标记，使用前务必按液们标记注入吸收液。使用过程中应注意补充吸收液。

6、使用时应净化塔先开循环水泵 2-3 分钟，再开动鼓风机，停机时应先停鼓风机 1-2 分钟后，再停循环水泵。

7 、应根据使用情况定期检查塔体底部水池内液体酸性深度及排气口气体净化程度，超过标准时。应更换底部水池中的吸收液。

8 、请注意,用户服务在酸雾净化塔在使用一年半至二年庆做一次检修，检查盘状喷淋管和填料的填塞情况，并对其进行清洗。

酸雾吸收器水泵的操作与维护说明运行中的维护：

1、进风口管道   充满液体，禁止泵在汽蚀状态下运行。

2、定时检查电机电流值，不得超过电机额定电流。

3、泵进行长期运行后，由于机械磨损，酸雾净化塔哪家好，使机组噪音及振动增大时，应停机检查。   时可   换易损件，机组大修期一般为一年。

4、每年定期一次对于水泵进行维护保养：拆机——检查各易损件，发现损坏应及时   换，电机轴承一年应   换一次

5、每年对水泵进行保养维护，电机的绝缘电阻值应大于2兆欧。定期对设备进行防腐保养。

六、适用条件

依据废气的性质(粘度、温度、湿度、压力、可燃性、毒性、稳定性和气体种类等)规划安全可靠的废气处理设备。

七、应用案例

八、工作原理

酸雾净化塔主要采用氢氧化钠或者其他碱性盐，作为介质和酸雾进行酸碱中和反应，达到净化废气的目的。酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过处理后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。

九、工艺流程说明及流程图

酸性废气经管道收集后，通过离心风机将高温的酸性废气抽至碱液喷淋中和装置净化处理。酸雾废气由底部进入填料喷淋塔，酸雾与喷头喷淋液所形成的液膜相接触后，酸雾被捕集液中和吸收，与此同时，吸收液从填料喷淋塔底部流入循环水箱。PH值由PH值控制仪自动控制，达到设定PH值时打开排水阀排去一部分废液，并自动开启计量泵补充碱液，维持PH值在7.5-8.5之间，继续运行。

十、特点：

酸雾净化塔优点

1、酸雾净化塔选用硬聚氯乙烯塑料板或玻璃钢材质制造，重量轻、容易加工、耐腐蚀。

2、酸性净化塔选用新型高效填料与穿孔塔板相结合的复合结构，环保设备阻力小，废气处理效率高而且稳定。

3、酸性净化塔选用节能轴流型喷嘴，喷液量大，且喷液压力较低，耗电小。

4、酸性净化塔采用分段组合结构，便于运输和安装，各塔段组合可随意转动的废气处理环保设备，进出风口方向可任意调整，安装灵活。

5、特别适合水溶性含尘气体。

6、性能稳定，除尘效率高，脱硫效果好。

十一、处理废气种类

主要用于硫酸、硝酸、氢氟酸、盐酸等工艺操作过程中产生酸/碱性气体，也可净化HS，NoX等恶臭体。

十二、应用领域

适用于化工、机械、电子工业、半导体制造业、PCB制造业、LCD制造业、钢铁金属工业、电镀及金属表面处理工业、酸洗制程、染料、制药、化学工业、除臭、仪表等行业电镀酸洗腐蚀等酸雾废气的净化处理。

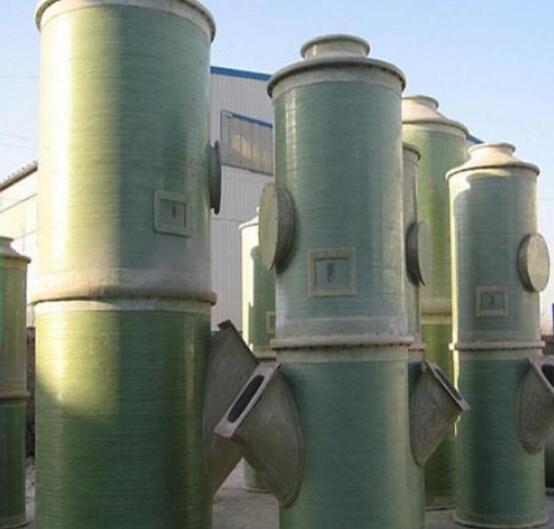

十三、本类其它产品

十四、生产实力

公司拥有几十套先进的生产设备，有200多位高素质研发生产队伍，车间推行6S管理，保障了公司具有设计、研发、生产、销售、安装、调试、培训、售后一条龙强大的生产实力。
